雙路DVIKVM無壓縮網線延長器
DY-EX2M12D

產品概括

雙路DVIKVM延長器采用HDBaseT數字無壓縮(非壓縮)技術，把電腦主機的DVI視頻信號﹑USB﹑RS232（選配）及音頻、耳麥信號等，通過單根網線延長到150米外的遠端，用戶可以在遠端使用電腦。

該產品由本地端和遠端組成，成對使用。該傳輸系統使用HDBaseT數字無壓縮(非壓縮)傳輸技術，最高視頻解析度可達4KX2K(3840×2160@30Hz)。

 廣泛應用于多媒體系統、監控領域、大屏幕廣告、教育、銀行證券系統等。

裝配清單

感謝您使用我公司產品，請打開包裝是首先清對產品裝箱單

產品裝箱明細單：

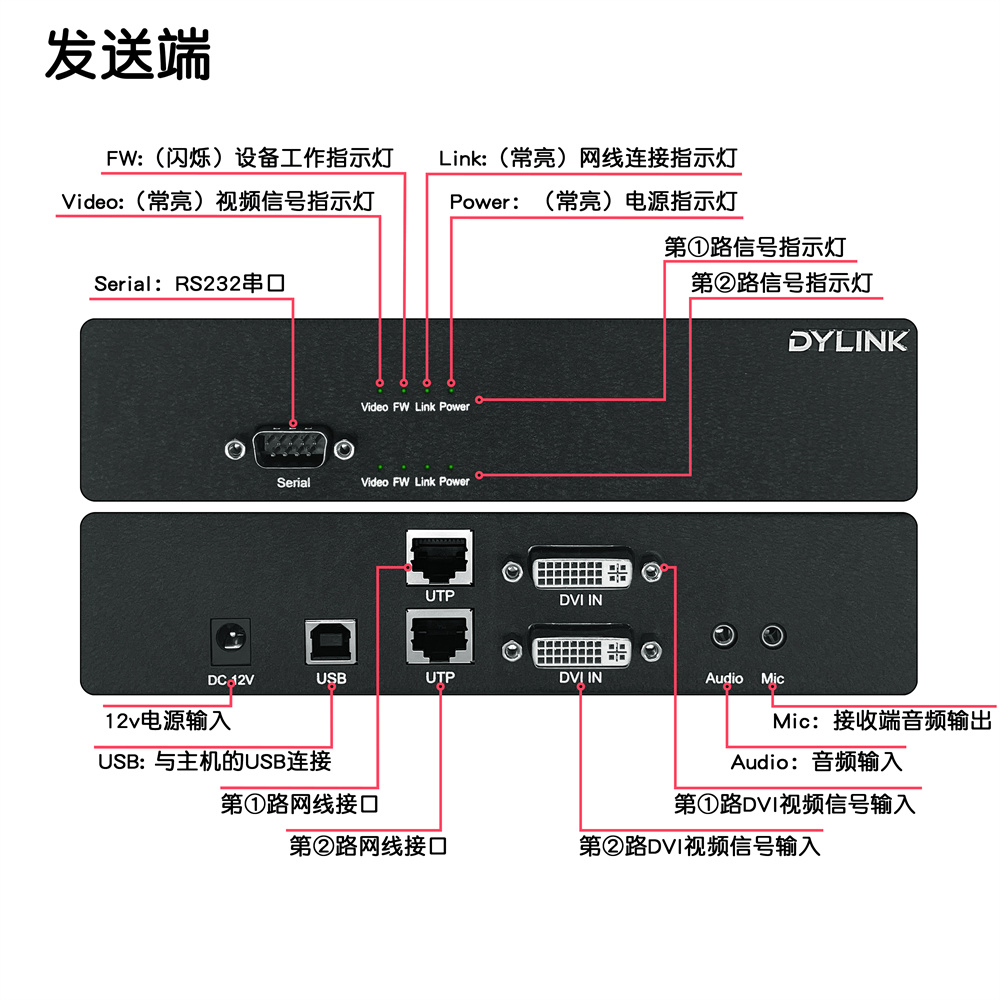

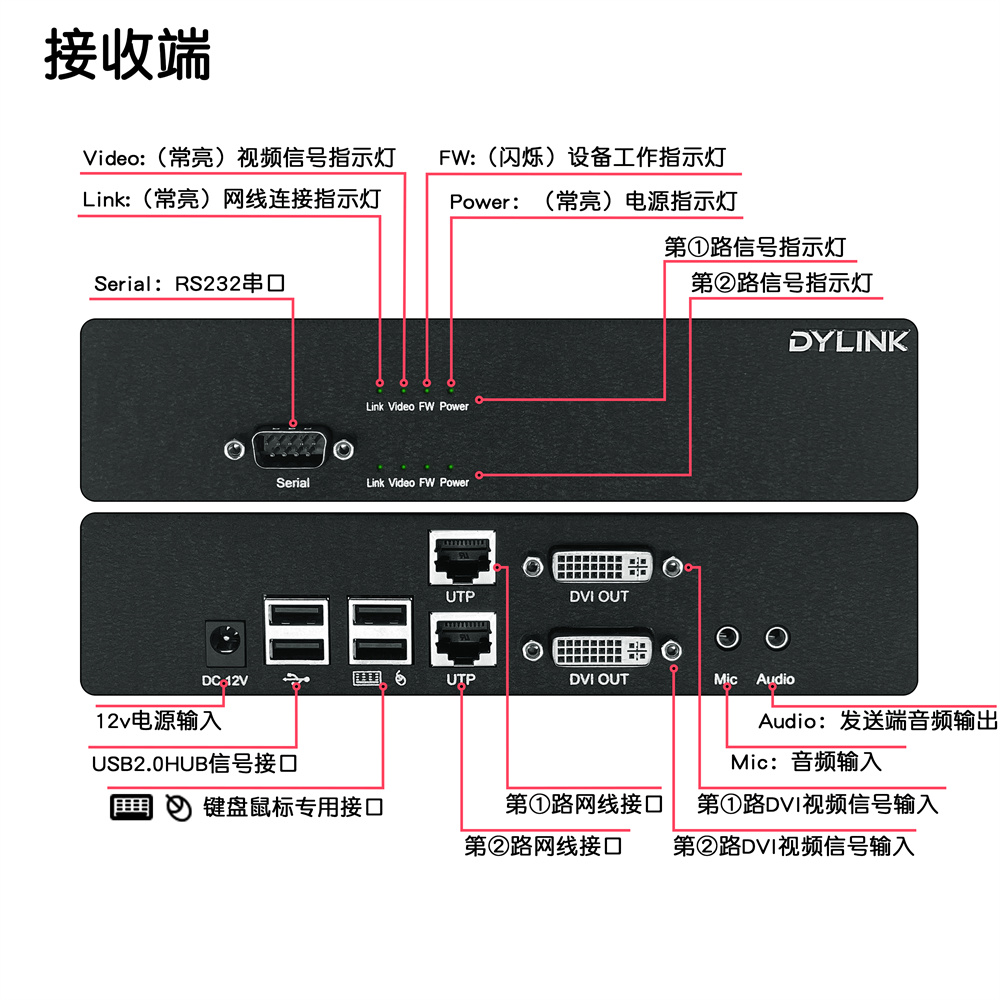

接口示意圖

產品特點

■延長DVI、USB、RS232（選配）、音頻、耳麥信號等；

■采用HDBaseT數字無壓縮(非壓縮)傳輸技術，圖像清晰流暢無延時，抗干擾能力強；

■HDbaseT芯片遠傳加持，可延長150米

■采用10Gbs網口傳輸

■使用單根網線（CAT5E,CAT6,CAT7）傳輸，成本低廉；

■支持全高清視頻1080P@60Hz

■支持USB2.0傳輸，并在Remote端提供四個USB口，支持USB2.0的設備；

■雙屏擴展，專注集中工作，不錯失任意細節；

■支持混搭，DVI可與VGAHDMI搭配連接使用；

■全雙工RS232傳輸，最高波特率可達115200bps；(選配)

■獨立的立體聲音頻信號和耳麥信號傳輸；

■支持LPCM 7.1 audio, Dolby? True HD, Dolby Digital? Plus, and DTS-HD? Master Audio? pass-through

產品個性化功能定制

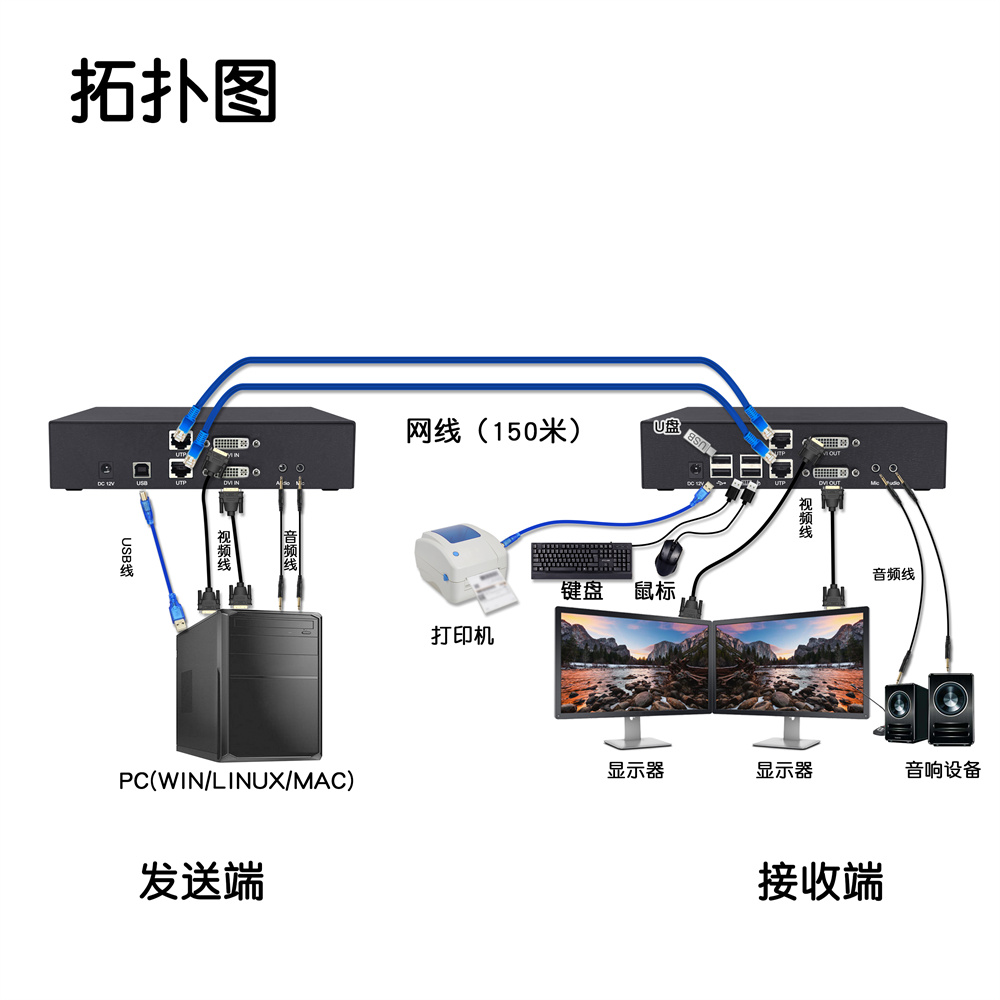

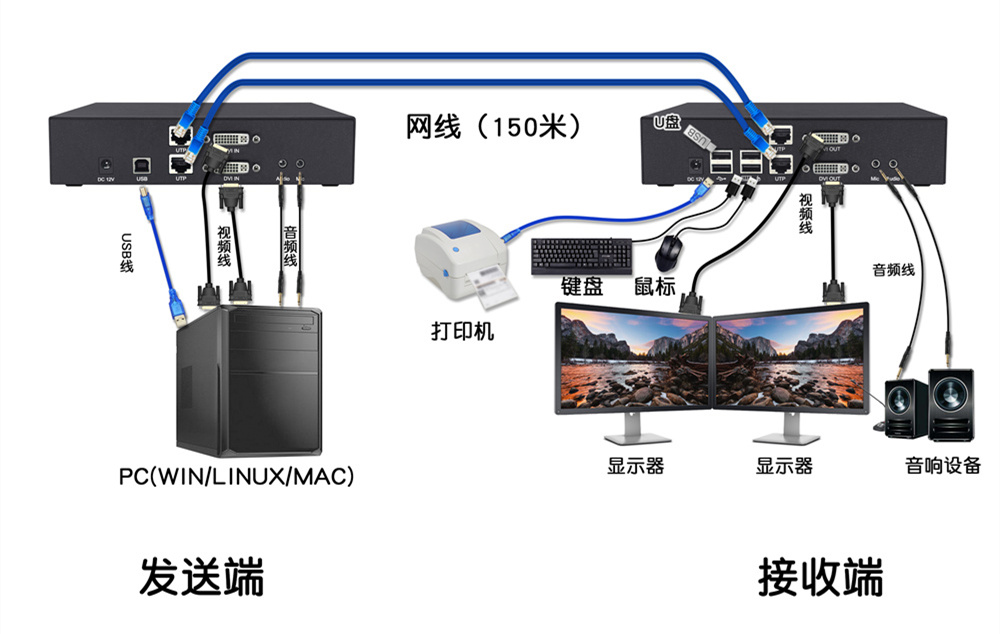

連接示意圖

操作指南

1、發送端使用DVI視頻線、USB線、音頻麥克風配線連接受控主機；

2、接收端連接DVI顯示器、音頻麥克風設備、USB鍵盤鼠標及USB設備；

3、發送端與接收端之間通過網線直連線連接；

4、接通發送端及接收端電源；

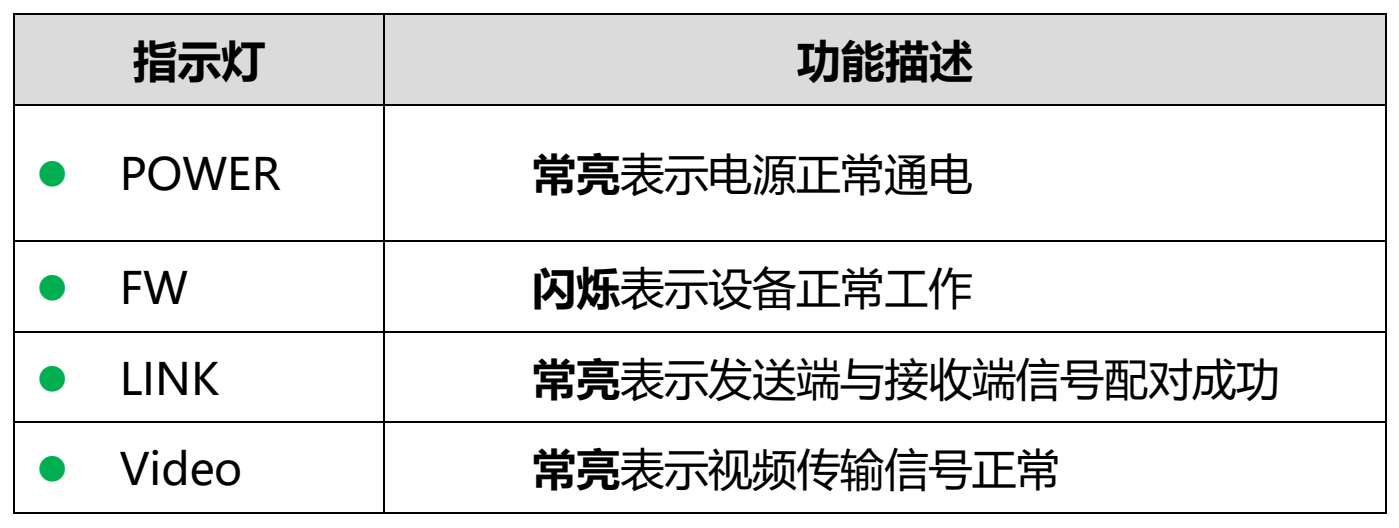

5、發送端與接收端通過指示燈顯示連接狀態；

6、支持熱插拔，不需KVM關閉電源即可隨時增加或移除受控設備；

7、跨平臺支持，支持Windows、Linux和Sun等主流操作系統。

產品參數
